AIS signifie Système d'identification automatique. L'AIS améliore la sécurité de la navigation et réduit les risques de collision en transmettant l'identification des navires, facilitant ainsi l'identification des navires hors de vue (par exemple, la nuit, dans les zones d'ombre ou hors de portée radar, ou à
distance) en diffusant les intentions de navigation aux autres navires grâce à leur identifiant, position, cap, vitesse et autres données du navire avec tous les autres navires à proximité et les stations terrestres.
Selon la réglementation de l'IALA, l'AIS est défini comme suit : L'AIS est un système de transpondeur de diffusion fonctionnant sur l'extrémité de la bande VHF maritime mobile. Il permet de transmettre des informations sur les navires, telles que leur identification, leur position, leur cap, leur vitesse, etc., à d'autres navires et à la côte.
Il peut gérer plusieurs rapports à des taux de mise à jour rapides et utilise la technologie CSTDMA (Carrier Sense Time Division Multiple Access) pour répondre à ces taux de diffusion élevés et garantir un fonctionnement fiable et robuste de navire à navire.

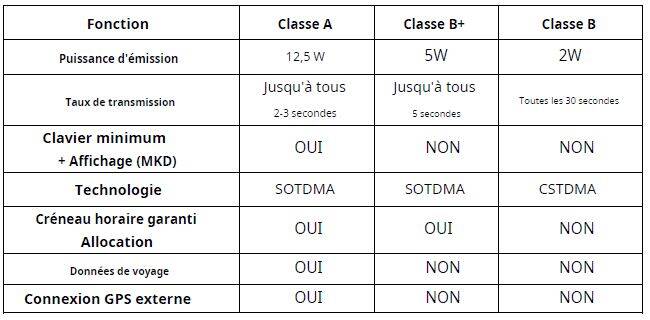

Comparaison des classes de transpondeurs AIS : classes A (navire commerciaux), B et B+ ( navire de plaisance)

Attention : le transpondeur en vente  sur  notre site Réf. ONWA KS-200A+  est un transpondeur AIS de classe B+

( puissance d'émission de 5W)

Les produits de la série KS200 disposent de nombreuses interfaces permettant la connexion à divers équipements de navigation maritime et une transmission de données stable. Ils traitent avec précision les données AIS et utilisent le réseau NMEA2000 et le Wi-Fi pour transmettre efficacement les données, offrant ainsi une navigation précise et une surveillance dynamique des navires, améliorant ainsi la sécurité de la navigation. Les différents modèles de la série KS200 sont adaptés à différents besoins et vous aident à affronter sereinement les différents défis de la navigation.

En ce qui concerne  le raccordement du transpondeurs doit être raccordé au 12 V ( le câble de raccordement avec fusible est fourni), il faut aussi le raccorder  à une  antenne GPS ( connecteur SMA) et une antenne VHF ( connecteur PL-259)

Pour le GPS vous pouvez choisir notre antenne intérieure si votre bateau n'est pas en acier, sinon l'antenne GPS externe type KAGC-9A est obligatoire

Si vous voulez utiliser l'antenne VHF actuelle de votre bateau, il faut intercaler un module "splitter d'antenne" pour raccorder  la VHF et le transpondeur sur une seule antenne VHF.

Wi-Fi et NMEA 0183/2000

Il existe trois façons d'exporter les données du KS200 A+ vers les appareils de navigation : NMEA 0183 (38,4k) / NMEA 2000 /WIFI ( via un port TCP).

- NMEA 0183 :  en reliant le connecteur PWR/DATA, au moyen du câble inclus PWR/DATA ( L=2m), raccorder le TX+(pin2, fil blanc) et le TX- (pin 3, fil bleu) de la sortie du transpondeur KS200 à l'entrée NMEA 0183 (respectivement  RX+ et RX-).

Les messages émis par le transpondeur ONWA sont conformes à la normes NMEA 0183 V3.01 (38,4k): VDM, VDO,RMC, GSV, GGA et GSA

- NMEA 2000 ; en intégrant le transpondeur à un réseau NMEA 2000. Les messages émis par le transpondeur ONWA sont conformes à la normes NMEA 2000; PGN émis :

• GNSS : 126992, 129026, 129540, 129033, 129029, 129025, 129 539
• AIS : 129810, 129809, 129040, 129039, 129038, 129041, 129802, 129801, 129794, 129795, 129797, 129793, 129811 et 129812.

- WIFI ( via un port TCP): connectez-vous au point d'accès FKS200+ ( mots de passe initial 12345678, puis connectez-vous via TCP sur le port 10110

Programmation du module AIS : KS 200A+

IMPORTANT : vous recevez un module AIS qui a été fabriqué et testé en usine en Chine avant son expédition. Le module AIS conserve dans sa mémoire le dernier numéro MMSI et nom du navire enregistré dans sa mémoire.

Donc, avant de raccorder l’antenne VHF et d’émettre des trames d’émission AIS, vous avez l’obligation de modifier la programmation du module avec les informations propre à votre navire.

A défaut vous risquez une visite des douanes qui chercherons le navire Chinois et seriez passible de sanctions.

***

PARAMETRAGE / PROGRAMMATION :

Mettre le module KS200A sous tension (12V) / Interrupteur sur ON à Led POWER « rouge »

Sur votre PC :  Rechercher le réseau wifi : KS200A+ et se connecter avec la clé de sécurité : 12345678

Ouvrir le navigateur internet et dans la barre de recherche indiquer : http://192.168.4.1  ou 192.168.4.1 et compléter les information à partir des informations de la licence ANFR du navire ( https://teleservice-radiomaritime.anfr.fr/login) :
